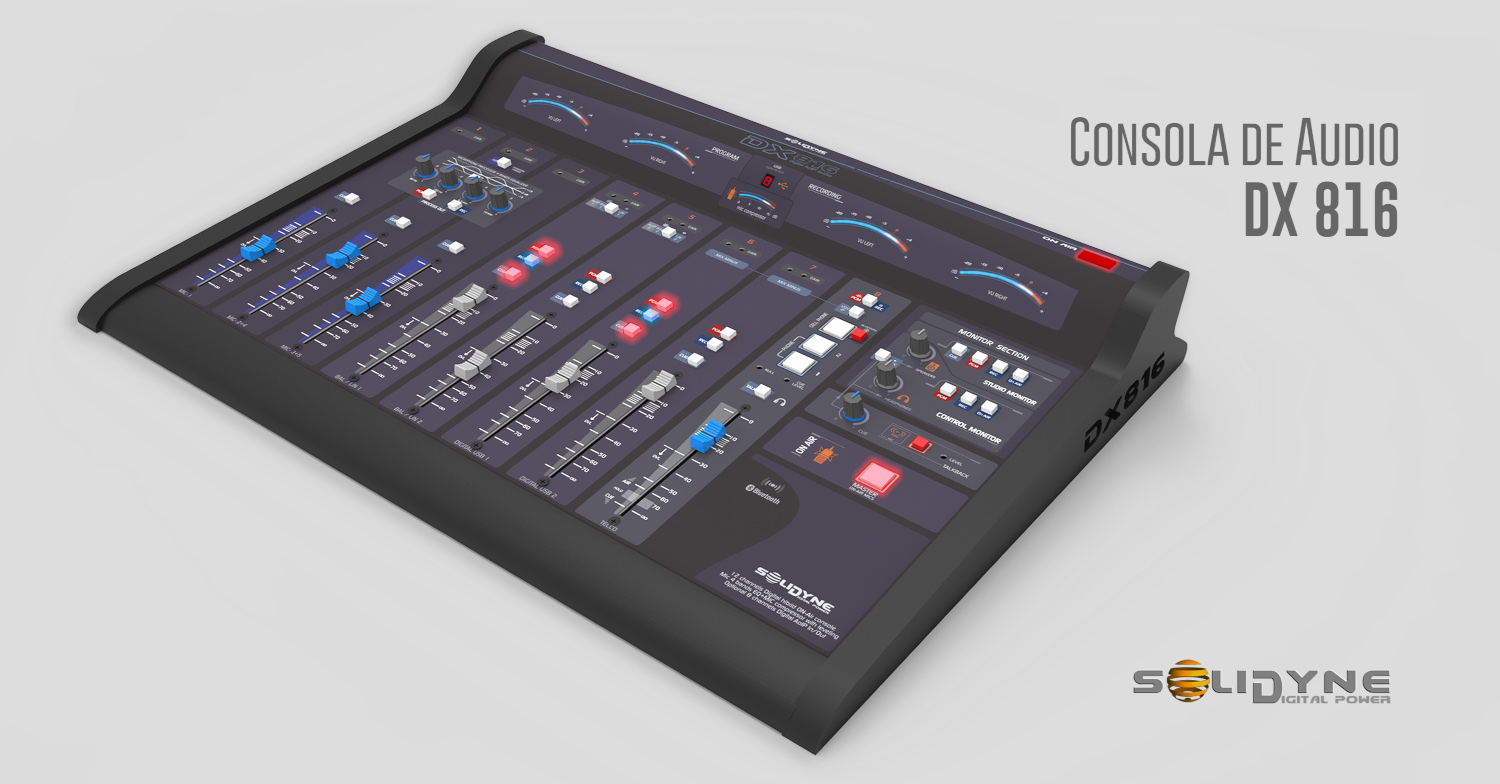

DX816 Consola Digital de 12 canales con opción AoIP
DX822 Consola Digital de 16 canales con opción AoIP
Con Solidyne el futuro es hoy…
1-Consolas On-Air de 12 / 16 canales con 5 MICs balanceados (816) / 10 Mics balanceados (822)
48 V phantom MICs conmutable. Ecualizador de 4 bandas para micrófonos
Compresor de Audio para nivelar el sonido de los micrófonos
2- 2 x entradas digitales estéreo por USB + 2 x salidas digitales estéreo por USB (PGM y REC)
Dos x líneas balanceadas conmutables A/B
3–Mini Central de atención TELCO que permite conferencias multi-lineas con 3 x entradas Telco;
Dos de línea telefónica fija o VoIP y una Celular con Bluetooth
4- Atenuadores profesionales de cerámica conductiva de 15 años de vida
4 VÚmetros de LEDs + 1 x Nivel de compresión
5- Botón de Master Mic para controlar todos los MICs en simultáneo
Botoneras profesionales iluminadas de un millón de operaciones
6– OPCIONALES
AoIP: agrega 4 / 8 canales AoIP. Conexión entre estudios o planta transmisora
Dos x salidas digitales AES3 / SPDIF para PGM y REC
/CAM conmutación de cámaras por voz de MIC para Radio Visual

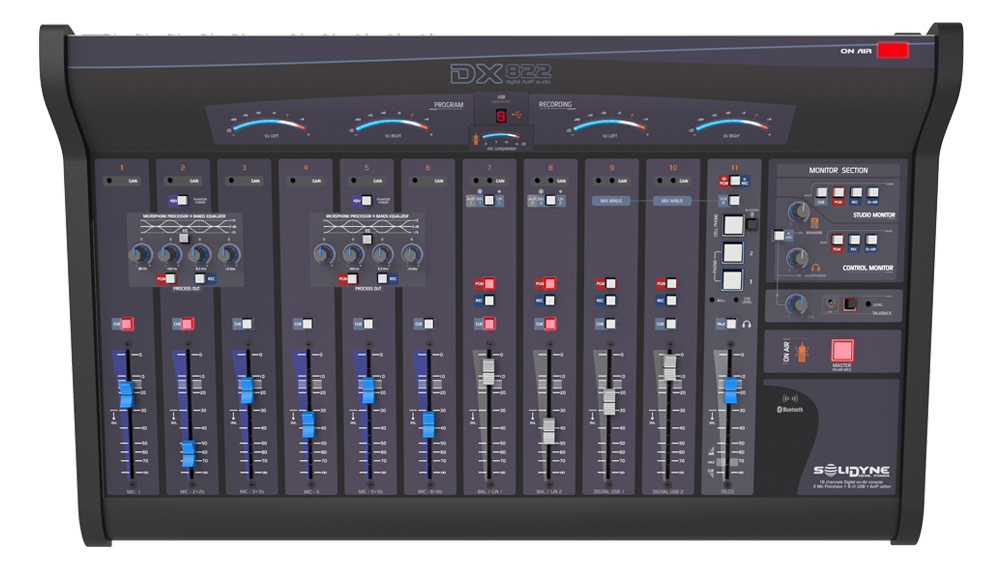

DX822 - 16 canales
La consola DX822 de 16 canales es igual a la DX816 pero con DOS módulos de 5 micrófonos en lugar de uno.
Tiene 16 canales (10 MIC + 4 LIN + 2 líneas telefónicas) // Total de 22 entradas = 10 MIC + 6 LIN estéreo + 2 Digital USB + 3 Híbridos telefónicos + Tuner
Tiene opción para 4 y 8 canales AoIP así como para dos salidas digitales AES
Para ver tutoriales e información avanzada para ingenieros y técnicos haga lick aqui
Las consolas DX816 y 822 vendidas en 65 países, marcan un hito mundial en tecnología avanzada para los nuevos estudios de radio con presupuestos limitados..
Ofrecen entradas y salidas digitales y analógicas balanceadas que cubren todas las necesidades de los modernos estudios de Radio, Producción, Noticias y canales de TV
Los atenuadores son de cerámica conductiva de 15 años de duración y tienen control ETM-VCA que evita la posibilidad de ruido. También incluye 3 Híbridos telefónicos en conferencia manejados por botoneras luminosas. Uno de ellos opera teléfonos celulares por Bluetooth 4.0 sin cables.
La consola posee salidas estéreo independientes para Aire y Grabaciones y 5 canales de monitoreado
De esta manera puede hacer dos tareas al mismo tiempo..
Los 5 micrófonos (10 en modelo 822) disponen de ecualizador de 4 bandas conmutable a PGM o REC especialmente diseñado para la voz humana. Sus locutores tendrán ese sonido especial de las grandes consolas de muy alto precio, que encantará a sus oyentes.
Curvas del e cualizador de 4 bandas.
Cinco micrófonos dinámicos o de condensador, con phantom de 48 V, son manejados desde tres atenuadores pues dos de ellos controlan 2 x canales de MIC. Los niveles de MIC los balancea automáticamente el compresor de audio interno. También ofrece salidas GPIO para MIC y Línea para conmutar dispositivos externos.
Un botón de Master MIC en el panel envia al aire todos los MICs.
Una Luz Tally que puede verse desde todas las direcciones indica a los locutores que la consola está al AIRE.
Las consolas Solidyne son las únicas del mundo en ofrecer la nueva tecnologia de atenuadores de Cerámica Conductiva de 15 años de duración.
Se reconocen fácilmente por su notable suavidad pues pueden ser movidos apoyando una pluma…
La torreta de control indica el número de canales digitales utilizados pudiendo llegar a 8 canales con las dos entradas/salidas USB conectadas.
En la parte inferior se muestra la acción del compresor de audio que nivela el sonido de todos los micrófonos.
Este dispositivo exclusivo de las consolas Solidyne permite nivelar en forma automática, sin usar los atenuadores, la intensidad de sonido de cada uno de los locutores asegurando así que todos ellos puedan escucharse al aire en forma natural y perfecta.
Los atenuadores de la DX816 tienen una construcción muy diferente a los atenuadores convencionales, pues se deslizan suavemente sobre dos barras cilíndricas de acero-plata con bujes de Teflón.
La tecnología ETM-VCA exclusiva de Solidyne hace que el audio de la consola nunca atraviese
una pista de carbón y por eso duran más de 15 años.
Haga click aqui para ver un video de la nueva tecnología de cerámica conductiva
Conexiones digitales USB combinadas con una Mini Central telefónica TELCO de tres líneas con Bluetooth
Las dos entradas USB de la DX816 permiten una conexión directa a una o dos computadoras PC, sin necesidad de usar placas de audio y con una calidad de sonido superior al de las placas más costosas. Permite reproducir música desde el software de automatización y disparar sus avisos o efectos sonoros con solo abrir el atenuador. También permite la conexión directa a WhatsApp y otros programas para comunicarse por celular en conferencia y sin costo con todo el mundo con alta calidad de sonido.
Pulse al botón VOX IP para entrar en conferencia con Zoom, Edge, Skype o estudios remotos con consolas MX2200
Solamente Solidyne le ofrece consolas con esta tecnología que permite tener una calidad de sonido 30 – 15.000 Hz
Un avanzado panel de monitoreado de 5 canales permite el manejo independiente de 4 salidas estéreo independientes para: monitor control, auriculares control, monitor estudio y auriculares estudio
La consola incluye una mini-central telefónica para que el operador o periodista puedan manejar sin ayuda la atención de líneas. Las llamadas entrantes producen el parpadeo en azul de los botones. Pulsando el botón pasa a rojo y atiende la linea en privado pudiendo conversar manos libres con el operador
Subiendo al atenuador se pone la línea al aire en conferencia de hasta tres líneas simultáneas.
Todo es automático debido a su lógica de control.
El híbrido opera tanto en PGM como en el canal de Grabación.
Incorpora TRES Híbridos telefónicos operados con botoneras iluminadas de 3 colores. Las dos lineas fijas indican llamada en azul pasando a rojo al salir al aire.
La linea para teléfono celular se maneja sin cables por Bluetooth con conexión de audio digital a la consola logrando un excelente sonido al aire.
Maneje líneas fijas (POT) y líneas digitales VoIP desde el panel de su consola
Usualmente los Gateway de VoIP o los Módems tienen salidas FXO ( Foreign eXchange Office) que se conectan directo a las entradas telefónicas RJ11 de las consolas DX816 / 822 . De esta manera se manejan simultáneamente desde el panel de las consolas Solidyne las comunicaciones de líneas de cobre (POT) como las de telefonía digital VoIP (norma SIP) sin necesitar equipos separados de la consola
Conexión muy sencilla y una amplia gama de accesorios opcionales
La DX816 está conectada con conectores estándard, pero además incorpora los de norma RJ45
El empleo del avanzado sistema de conexión con cables blindados RJ45, compatibles con StudioHUB, simplifica
la conexión entre productos Solidyne y de otras marcas modernas.
Haga click aqui para más información sobre esta nueva tecnología de cableado
HD3 Box
Distribuidor de 3 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador
Pueden conectarse hasta 3 x HD3 a la consola. Incluye cable RJ45 de 5 metros.
HD5-Studio Box
Distribuidor de 5 auriculares + Luz de Aire + Nivel de parlantes + Doble canal de escucha + Intercom con operador + Reloj + Timer de tiempo en el aire.
Pueden conectarse hasta 2 x HD5 a la consola. Incluye cable RJ45 de 5 metros.
Todo el panel frontal está revestido en plástico laminado impreso en el reverso en 3 tonos de gris. Es imposible desgastarlo aún luego de muchos años de uso.
El gabinete extra-plano, exclusivo de Solidyne, permite
ubicarlo sobre una mesa sin cortarla.
Brinda un manejo descansado al operador con sus
manos al mismo nivel que los brazos
La opción AoIP permite enviar directamente por Internet a planta transmisora la salida de la consola con la calidad digital de un CD.
También se envia la señal de RDS desde la PC e incluso el tipo de música que se está reproduciendo para que el procesador de audio se ajuste automáticamente al tipo de música reproducido.
Su radio sonará siempre MEJOR que la competencia. Dígale adios a los antiguos enlaces analógicos.
Si su procesador no tiene entrada de audio AoIP puede usar un codec Solidyne
Si no dispusiera de Internet en planta transmisora un económico módem 4G / 5G le soluciona el problema
También le será posible interconectarse con calidad CD mediante la tecnología AoIP con otras consolas de otros estudios ya sea en el mismo edificio o en diferentes sitios
Electrónica modular para el sencillo mantenimiento
Toda la electrónica, botoneras y controles, son montados en 6 módulos enchufables que permiten su reemplazo rápido. Es la gran solución para las radios que no dispongan de técnicos de mantenimiento.
Emplea fuente de alimentación modular externa que opera en 90 – 250 VAC @ 50 / 60 Hz.
Vista del panel trasero de una DX816 con conectores para una rápida instalación. Pase el cursor encima de la foto para ampliarla.
Las consolas DX-822 tienen dos módulos de MIC en lugar de uno
